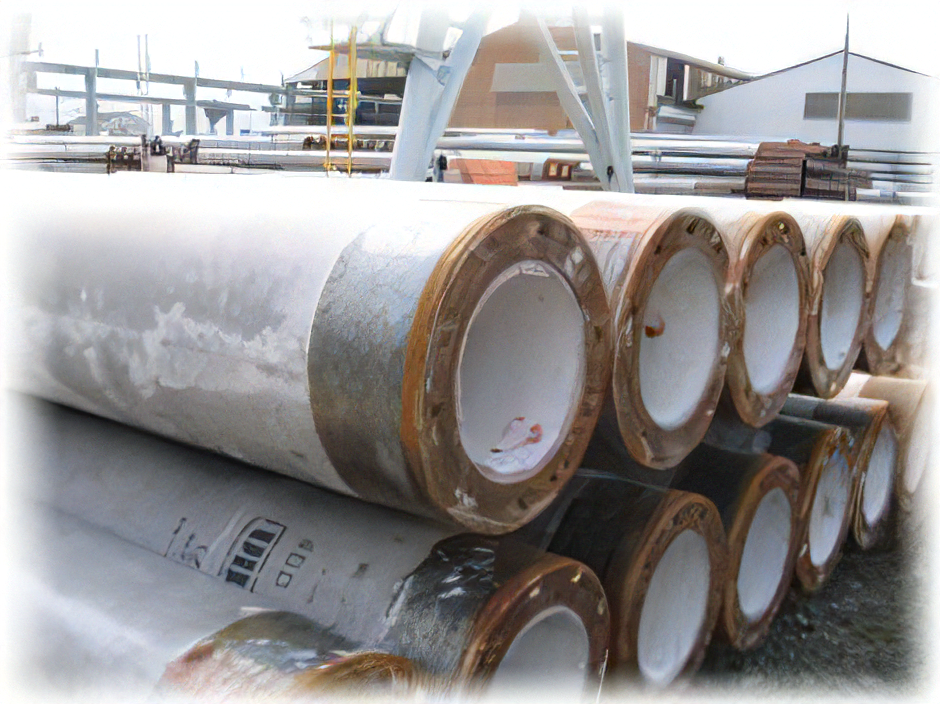

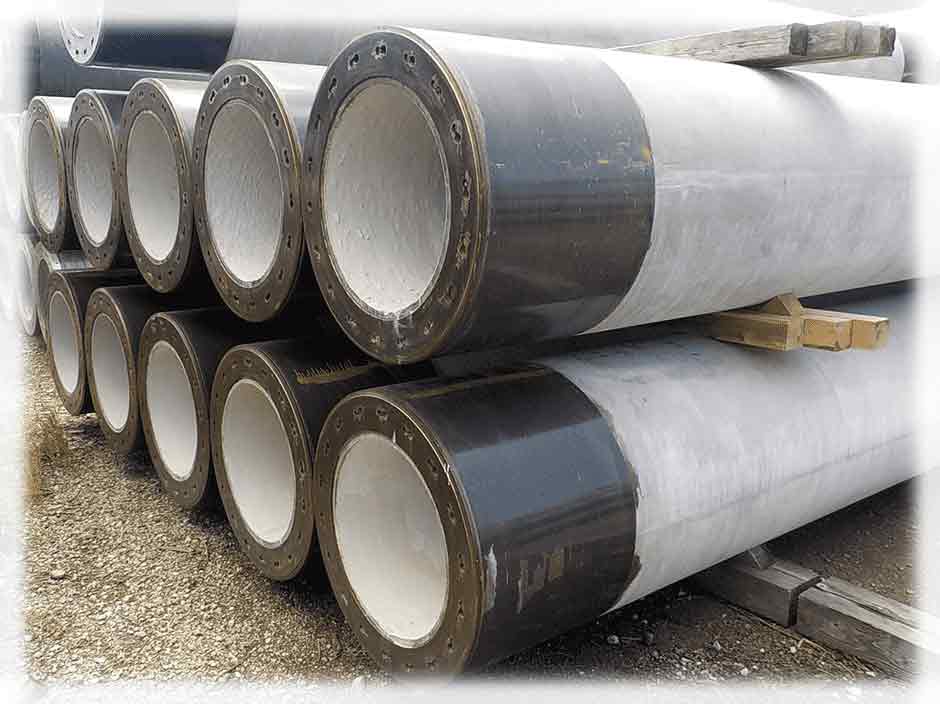

豊州-ＣＰＲＣパイル

ＣＰＲＣパイルとは、ＣＯＰＩＴＡ（一般社団法人　コンクリートパイル建設技術協会）が仕様を統一した高強度プレストレスト鉄筋コンクリートくい（ＰＲＣくい）で、せん断応力に対応することを目的とした耐震性を有するくいです。せん断補強筋としてスパイラル鉄筋には、高強度鉄筋（大臣認定品）を使用しており、構造細目を見直すことでせん断破壊を先行させない設計が可能です。　豊州－ＣＰＲＣパイルは、コンクリート強度Ｆｃ＝８５N/mm2を設計基準強度としており、耐震設計への対応などの要請に応えることができます。高い曲げ耐力を要求される構造物の基礎づくりにおいて、優れた性能を有する製品として自信を持って提供できます。

評定品

評定書-豊州CPRCパイル

製品カタログ

設計緒数値

コンクリート		ＰＣ鋼棒
圧縮強度	85.0N/mm2	品　　　名	ウルボン-ＳＲ8
引張強度	5.5N/mm2	規　　　格	ＭＴＤＮ-0013（ＪＩＳＧ 3137相当）
引張強度	7.5N/mm2	種　　　類	Ｄ種1号　ＳＢＰＤＬ　1275/1420
ヤング係数	40,000N/mm2	ヤング係数	200,000N/mm2

異形棒鋼		せん断補強筋
種　　類	ＳＤ　345	品　　　名	タイボン490
降伏点応力	345N/mm2	規　　　格	ＭＳＲＢ-0012（ＢＣＪ基評- ＲＣＯ117-01）
引張強度	490N/mm2以上	耐　　　力	490N/mm2以上
ヤング係数	200,000N/mm2	引張強度	540N/mm2以上

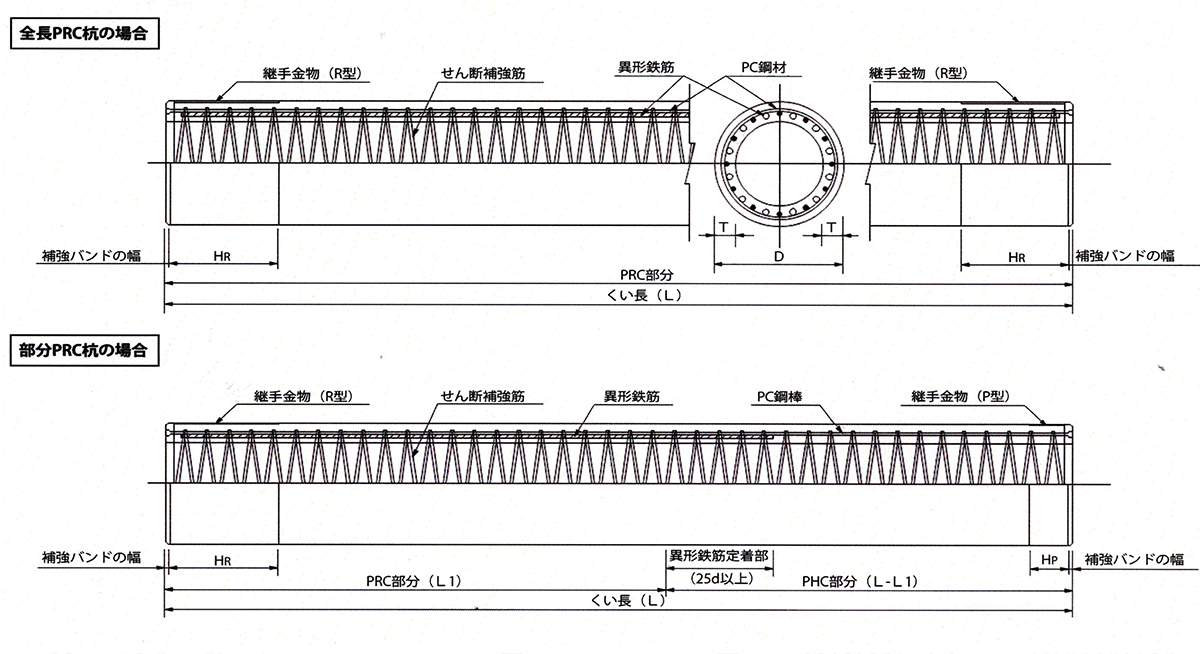

パイル構造図

くいの許容応力度

くい体名		設計基準強度（N/mm2）	コンクリートの許容応力度（N/mm2）
			長　　期			短　　期
			圧　縮	曲げ引張	斜め引張	圧　縮	曲げ引張	斜め引張
豊州-CPRCパイル	PRC部	85	24	ー	1.2	48	ー	ー
	PHC部			2.0			4.0	1.8

標準性能表

くい体						PC鋼材			異型棒鋼（SD34S）			換算	換算断面	有効	せん断補強筋 490N/mm2		基準ひび割れ	設計曲げモーメント（N=0）			長期許容	短期許容せん断力（N=0） Q as (kN)			せん断耐力（N=0） Q u (kN)			単位質量
くい径	種類	厚さ	全長PRC くい長	部分PRC		径	本数	配置直径	呼び名	本数	断面積	断面積	二次モーメント	プレストレス	標準線径	ピッチ	曲げモーメント	長期許容	短期許容	破壊	せん断力	せん断スパン比			せん断スパン比			単位質量
			全長PRC くい長	くい長	PRC部分	mm	本	Ap mm		本	mm2	Ae mm2	Ie x 104mm4	σ ce N/mm2	標準線径	ピッチ	Mcr' kN・ｍ	M al kN・m	M als kN・m	M u kN・m	Q al kN	1.0	1.5	2.0	1.0	1.5	2.0	t/m
D mm		T mm	L m	L m	L1 m	mm	本	Ap mm		本	mm2	Ae mm2	Ie x 104mm4	σ ce N/mm2	mm	mm	Mcr' kN・ｍ	M al kN・m	M als kN・m	M u kN・m	Q al kN	1.0	1.5	2.0	1.0	1.5	2.0	t/m
350	Ⅰ	60	4~12	4~15	3~11	10.0	7	550	D13	7	887	60,400	65,863	6.5	5.5	60	48.9	51.2	93.1	145.1	94	179	136	114	268	204	171	0.147
	Ⅱ	60							D16		1,390	62,400	67,763	6.3			49.6	53.8	103.1	164.3	95	188	142	118	282	214	178	0.149
	Ⅲ	65							D19		2,006	68,400	72,223	5.8			50.8	58.4	114.7	187.3	101	201	151	125	302	227	188	0.162
	Ⅳ	65							D22		2,710	71,200	74,719	5.6			51.7	61.9	124.7	212.5	103	210	157	130	315	236	194	0.165
400	Ⅰ	65	4~12	4~15	3~11	10.0	8	628	D13	8	1,014	75,000	108,380	6.1	5.5	55	68.3	72.3	124.5	193.9	113	216	165	139	324	248	208	0.183
	Ⅱ	65							D16		1,589	77,300	111,230	5.9			69.0	75.9	142.6	220.0	114	227	173	144	341	259	216	0.186
	Ⅲ	70							D19		2,292	84,300	118,240	5.5			70.9	82.4	160.7	250.8	121	243	183	152	365	275	228	0.201
	Ⅳ	70							D22		3,097	87,500	122,020	5.3			72.0	87.3	174.6	284.8	123	253	191	157	380	286	236	0.205
450	Ⅰ	70	4~12	4~15	3~11	10.0	10	785	D13	10	1,267	91,800	170,580	6.2	6.5	65	96.3	101.7	175.7	274.8	139	267	205	172	401	308	259	0.224
	Ⅱ								D16		1,986	94,700	175,360	6.0			97.4	107.1	201.6	312.3	141	281	214	179	421	321	269	0.228
	Ⅲ								D19		2,865	98,200	181,020	5.8			99.0	113.5	224.9	356.0	144	294	223	186	441	335	279	0.232
	Ⅳ								D22		3,871	102,200	187,410	5.6			100.8	120.7	244.8	404.5	147	307	232	192	460	348	288	0.237
500	Ⅰ	80	4~12	4~15	3~11	10.0	12	942	D13	12	1,520	115,400	262,660	5.9	6.5	60	130.3	139.3	234.3	367.6	172	330	253	212	494	379	318	0.282
	Ⅱ								D16		2,383	118,900	269,730	5.8			132.7	147.1	270.5	418.0	175	347	264	221	520	397	332	0.287
	Ⅲ								D19		3,438	123,100	278,120	5.6			134.6	155.9	307.1	476.9	178	363	276	229	545	413	344	0.292
	Ⅳ								D22		4,645	127,900	287,600	5.4			136.9	165.8	334.5	542.2	181	379	286	237	568	429	356	0.299
600	Ⅰ	90	4~12	4~15	3~11	10.0	16	1,256	D13	16	2,027	157,300	525,710	5.8	6.5	50	215.5	231.0	379.9	596.7	232	458	352	296	687	528	444	0.385
	Ⅱ								D16		3,178	161,900	539,800	5.7			219.5	244.3	438.4	679.6	236	482	368	309	723	553	463	0.391
	Ⅲ								D19		4,584	167,600	556,600	5.5			222.6	259.4	505.6	777.0	240	505	384	320	757	576	480	0.399
	Ⅳ			4~14					D22		6,194	174,000	575,640	5.3			226.4	276.3	558.6	884.1	245	526	398	331	789	597	496	0.407
700	Ⅰ	100	4~11	4~11	3~10	11.2	16	1,600	D13	16	2,027	203,000	936,720	5.7	8.5	70	326.5	345.4	535.7	848.2	297	592	457	386	887	686	579	0.500
	Ⅱ								D22	8	3,097	207,300	953,760	5.6			329.7	359.9	599.6	939.8	300	617	475	399	926	712	599	0.506
	Ⅲ								D19	16	4,584	213,200	980,110	5.5			336.0	381.7	687.5	1,067	306	647	495	414	970	742	622	0.514
	Ⅳ								D22		6,194	219,700	1,006,900	5.4			342.4	403.1	781.0	1,199	312	673	512	428	1,009	769	642	0.522
	Ⅴ								D25		8,107	227,300	1,037,900	5.2			347.0	427.1	865.1	1,349	317	698	529	440	1,047	794	661	0.532
	Ⅵ								D29		10,278	236,000	1,072,900	5.0			352.5	453.9	933.6	1,515	322	722	546	452	1,083	818	679	0.544
800	Ⅰ	110	4~9	4~9	3~8	11.2	18	1,800	D13	18	2,281	254,800	1,551,800	5.2	8.5	60	453.9	484.7	706.1	1,113	358	739	572	484	1,108	858	726	0.632
	Ⅱ								D22	9	3,484	259,600	1,577,600	5.1			457.5	506.6	788.4	1,234	361	770	593	500	1,156	890	750	0.638
	Ⅲ								D19	18	5,157	266,300	1,616,900	5.0			464.8	538.6	902.2	1,403	367	807	618	519	1,210	927	778	0.647
	Ⅳ								D22		6,968	273,500	1,657,200	4.9			472.3	569.9	1,024	1,580	374	839	640	535	1,259	960	803	0.656
	Ⅴ		4~8	4~8	3~7				D25		9,121	282,100	1,703,900	4.7			477.1	604.5	1,159	1,783	378	870	661	551	1,305	992	826	0.668
	Ⅵ		4~8	4~8	3~7				D29		11,563	291,900	1,756,700	4.6			487.5	642.5	1,312	2,006	386	901	682	567	1,352	1,023	850	0.680

PHC部

くい体	換算	換算断面	有効	設計曲げモーメント（N=0）		せん断耐力（N=0）
くい径	断面積	二次モーメント	プレストレス	ひび割れ	破壊	短期許容	破壊
D mm2	Ae mm2	Ie x 104mm4	σ ce N/mm2	ひび割れ	破壊	短期許容	破壊
D mm2	Ae mm2	Ie x 104mm4	σ ce N/mm2	M cr kN・m	M u kN・m	Q a kN	Q u kN
350	56,900	62,236	6.9	51	109	111	145
350	60,400	64,473	6.5	52	109	116	152
400	70,900	103,000	6.4	72	145	135	176
400	75,100	106,650	6.0	72	145	140	183
450	86,700	161,620	6.5	101	205	165	216
500	109,300	249,510	6.2	137	274	205	268
600	149,200	499,760	6.1	227	444	278	363
700	194,900	900,590	5.9	345	666	357	468
800	245,600	1,498,000	5.4	483	872	436	574

質量表

くい径	種類	単位質量（t/m）	質　　　　　　量　　　（t）
くい径	種類	単位質量（t/m）	4m	5m	6m	7m	8m	9m	10m	11m	12m	13m	14m^※1	15m^※1
350	Ⅰ	0.147	0.588	0.735	0.882	1.029	1.176	1.323	1.470	1.617	1.764	1.911	2.058	2.205
	Ⅱ	0.149	0.596	0.745	0.894	1.043	1.192	1.341	1.490	1.639	1.788	1.937	2.086	2.235
	Ⅲ	0.162	0.648	0.810	0.972	1.134	1.296	1.458	1.620	1.782	1.944	2.106	2.268	2.430
	Ⅳ	0.165	0.660	0.825	0.990	1.155	1.320	1.485	1.650	1.815	1.980	2.145	2.310	2.475
400	Ⅰ	0.183	0.732	0.915	1.098	1.281	1.464	1.647	1.830	2.013	2.196	2.379	2.562	2.745
	Ⅱ	0.186	0.744	0.930	1.116	1.302	1.488	1.674	1.860	2.046	2.232	2.418	2.604	2.790
	Ⅲ	0.201	0.804	1.005	1.206	1.407	1.608	1.809	2.010	2.211	2.412	2.613	2.814	3.015
	Ⅳ	0.205	0.820	1.025	1.230	1.435	1.640	1.845	2.050	2.255	2.460	2.665	2.870	3.075
450	Ⅰ	0.224	0.896	1.120	1.344	1.568	1.792	2.016	2.240	2.464	2.688	2.912	3.136	3.360
	Ⅱ	0.228	0.912	1.140	1.368	1.596	1.824	2.052	2.280	2.508	2.736	2.964	3.192	3.420
	Ⅲ	0.232	0.928	1.160	1.392	1.624	1.856	2.088	2.320	2.552	2.784	3.016	3.248	3.480
	Ⅳ	0.237	0.948	1.185	1.422	1.659	1.896	2.133	2.370	2.607	2.844	3.081	3.318	3.555
500	Ⅰ	0.282	1.128	1.410	1.692	1.974	2.256	2.538	2.820	3.102	3.384	3.666	3.948	4.230
	Ⅱ	0.287	1.148	1.435	1.722	2.009	2.296	2.583	2.870	3.157	3.444	3.731	4.018	4.305
	Ⅲ	0.292	1.168	1.460	1.752	2.044	2.336	2.628	2.920	3.212	3.504	3.796	4.088	4.380
	Ⅳ	0.299	1.196	1.495	1.794	2.093	2.392	2.691	2.990	3.289	3.588	3.887	4.186	4.485
600	Ⅰ	0.385	1.540	1.925	2.310	2.695	3.080	3.465	3.850	4.235	4.620	5.005	5.390	5.775
	Ⅱ	0.391	1.564	1.955	2.346	2.737	3.128	3.519	3.910	4.301	4.692	5.083	5.474	5.865
	Ⅲ	0.399	1.596	1.995	2.394	2.793	3.192	3.591	3.990	4.389	4.788	5.187	5.586	5.985
	Ⅳ	0.407	1.628	2.035	2.442	2.849	3.256	3.663	4.070	4.477	4.884	5.291	5.698
700	Ⅰ	0.500	2.000	2.500	3.000	3.500	4.000	4.500	5.000	5.500
	Ⅱ	0.506	2.024	2.530	3.036	3.542	4.048	4.554	5.060	5.566
	Ⅲ	0.514	2.056	2.570	3.084	3.598	4.112	4.626	5.140	5.654
	Ⅳ	0.522	2.088	2.610	3.132	3.654	4.176	4.698	5.220	5.742
	Ⅴ	0.532	2.128	2.660	3.192	3.724	4.256	4.788	5.320	5.852
	Ⅵ	0.544	2.176	2.720	3.264	3.808	4.352	4.896	5.440	5.984
800	Ⅰ	0.632	2.528	3.160	3.792	4.424	5.056	5.688
	Ⅱ	0.638	2.552	3.190	3.828	4.466	5.104	5.742
	Ⅲ	0.647	2.588	3.235	3.882	4.529	5.176	5.823
	Ⅳ	0.656	2.624	3.280	3.936	4.592	5.248	5.904
	Ⅴ	0.668	2.672	3.340	4.008	4.676	5.344
	Ⅵ	0.680	2.720	3.400	4.080	4.760	5.440

※1　14ｍ15ｍの杭に関しては、輸送上の規制がかかる可能性がありますので、事前にご相談ください。
