ＰＲＣ-ＨＯＰパイル

ＰＲＣ－ＨＯＰパイルとは、本体部を高強度プレストレスト鉄筋コンクリートくい（ＰＲＣくい）とした節くいであり、せん断応力に対応することを目的とした耐震性を有する節付きＰＲＣくいです。
せん断補強筋としてスパイラル鉄筋には、高強度鋼材（大臣認定品）を使用しており、構造細目を見直すことでせん断破壊を先行させない設計が可能です。
また、ＰＲＣ－ＨＯＰパイルのコンクリート強度は、Ｆｃ＝８５N/mm2を設計基準強度としており、耐震設計への対応などの要請に応えることができます。
高い曲げ耐力を要求される構造物の基礎づくりにおいて、優れた性能を有する製品として自信を持って提供できます。
（継ぎ杭とし、引張を受ける場合は、別途相談をお願いします。）

評定品

評定書-PRC-HOPパイル

製品カタログ

設計緒数値

コンクリート		ＰＣ鋼棒
圧縮強度	85.0N/mm2	品　　　名	ウルボン-ＳＲ8,ＳＲ15
引張強度	5.5N/mm2	規　　　格	ＭＴＤＮ-0013（ＪＩＳＧ 3137相当）ＭＴＤＮ-0015（ＪＩＳＧ 3137相当）
引張強度	7.5N/mm2	種　　　類	Ｄ種1号　ＳＢＰＤＬ　1275/1420
ヤング係数	40,000N/mm2	ヤング係数	200,000N/mm2

異形棒鋼		せん断補強筋
種　　類	ＳＤ　345	品　　　名	タイボン490
降伏点応力	345N/mm2	規　　　格	ＭＳＲＢ-0049（ＢＣＪ基評- ＲＣＯ0303-01）
引張強度	490N/mm2以上	耐　　　力	490N/mm2以上
ヤング係数	200,000N/mm2	引張強度	540N/mm2以上

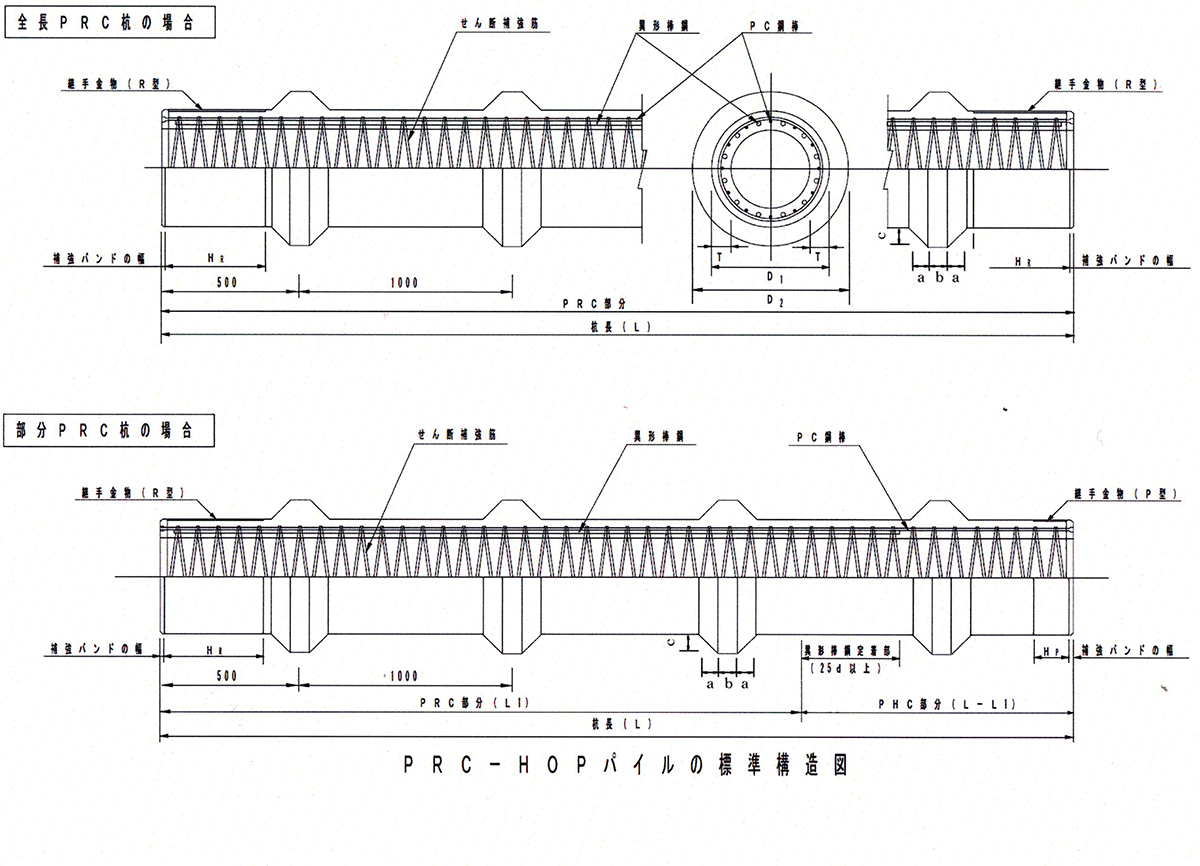

パイル構造図

くいの許容応力度

くい体名		設計基準強度（N/mm2）	コンクリートの許容応力度（N/mm2）
			長　　期			短　　期
			圧　縮	曲げ引張	斜め引張	圧　縮	曲げ引張	斜め引張
PRC-HOPパイル	PRC部	85	24	ー	1.2	48	ー	ー
	PHC部			2.0			4.0	1.8

標準性能表

くい体									PC鋼材			異型棒鋼（SD34S）			換算	換算断面	換算断面	有効	せん断補強筋 490N/mm2		設計曲げモーメント（N=0）			長期許容	短期許容せん断力（N=0）Q as (kN)			せん断耐力（N=0） Q u (kN)			単位質量
呼び名	種類	厚さ	節部寸法			全長PRC くい長	部分PRC		径	本数	配置直径	呼び名	本数	断面積	断面積	二次モーメント	係数	プレストレス	標準線径	ピッチ	長期許容	短期許容	破壊	せん断力	せん断スパン比			せん断スパン比			単位質量
						全長PRC くい長	くい長	PRC部分	mm	本	Ap mm		本	mm2	Ae mm2	Ie x 104mm4	Ze x 103mm3	σ ce N/mm2	標準線径	ピッチ	M al kN・m	M als kN・m	M u kN・m	Q al kN	1.0	1.5	2.0	1.0	1.5	2.0	t/m
		T mm	a mm	b mm	c mm	L m	L m	L1 m	mm	本	Ap mm		本	mm2	Ae mm2	Ie x 104mm4	Ze x 103mm3	σ ce N/mm2	mm	mm	M al kN・m	M als kN・m	M u kN・m	Q al kN	1.0	1.5	2.0	1.0	1.5	2.0	t/m
4050	Ⅰ	65	50	75	50	4~12	4~15	3~11	10.0	8	628	D13	8	1,014	75,000	108,380	5,420	6.1	5.5	55	72 .3	124.5	193.9	113	216	165	139	324	248	208	0.205
4055	Ⅰ	65	75	75	75	4~12	4~15	3~11	10.0	8	628	D13	8	1,014	75,000	108,380	5,420	6.1	5.5	55	72.3	124.5	193.9	113	216	165	139	324	248	208	0.224
4560	Ⅰ	70	75	75	75	4~12	4~15	3~11	10.0	10	785	D13	10	1,267	91,800	170,580	7,582	6.2	6.5	65	101 .7	175.7	274.8	139	267	205	172	401	308	259	0.269
5065	Ⅰ	80	75	75	75	4~12	4~15	3~11	10.0	12	942	D13	12	1,520	115,400	262,660	10,507	5.9	6.5	60	139 .3	234 .3	367.6	172	330	253	212	494	379	318	0.332
6075	Ⅰ	90	75	75	75	4~12	4~13	3~11	10.0	16	1,256	D13	16	2,027	157,300	525,710	17,525	5.8	6.5	50	231 .0	379.9	596.7	232	458	352	296	687	528	444	0.444

PHC部

くい体	換算	換算断面	有効	設計曲げモーメント（N=0）		せん断耐力（N=0）
呼び名	断面積	二次モーメント	プレストレス	ひび割れ	破壊	短期許容	破壊
	Ae mm2	Ie x 104mm4	σ ce N/mm2	ひび割れ	破壊	短期許容	破壊
	Ae mm2	Ie x 104mm4	σ ce N/mm2	M cr kN・m	M u kN・m	Q a kN	Q u kN
4050	70,900	103,000	6.4	72	145	135	176
4055	70,900	103,000	6.4	72	145	135	176
4560	86,700	161,620	6.5	101	205	165	216
5065	109,300	249,510	6.2	137	274	205	268
6075	149,200	499,760	6.1	227	444	278	363

※1　14ｍ15ｍの杭に関しては、輸送上の規制がかかる可能性がありますので、事前にご相談ください。

質量表

くい径	種類	単位質量（t/m）	質　　　　　　量　　　（t）
くい径	種類	単位質量（t/m）	4m	5m	6m	7m	8m	9m	10m	11m	12m	13m	14m^※1	15m^※1
4050	Ⅰ	0.205	0.820	1.025	1.230	1.435	1.640	1.845	2.050	2.255	2.460	2.665	2.870	3.075
4055	Ⅰ	0.224	0.896	1.120	1.344	1.568	1.792	2.016	2.240	2.464	2.688	2.912	3.136	3.360
4560	Ⅰ	0.269	1.076	1.345	1.614	1.883	2.152	2.421	2.690	2.959	3.228	3.497	3.766	4.035
5065	Ⅰ	0.332	1.328	1.660	1.992	2.324	2.656	2.988	3.320	3.652	3.984	4.316	4.648	4.980
6075	Ⅰ	0.444	1.776	2.220	2.664	3.108	3.552	3.996	4.440	4.884	5.328	5.772

※1　14ｍ15ｍの杭に関しては、輸送上の規制がかかる可能性がありますので、事前にご相談ください。
