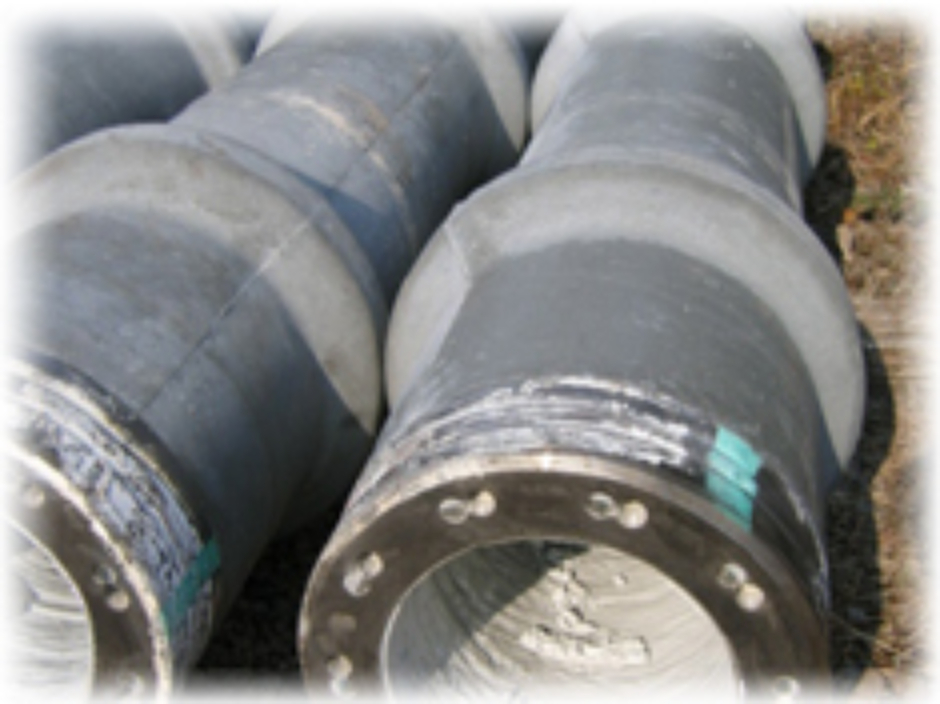

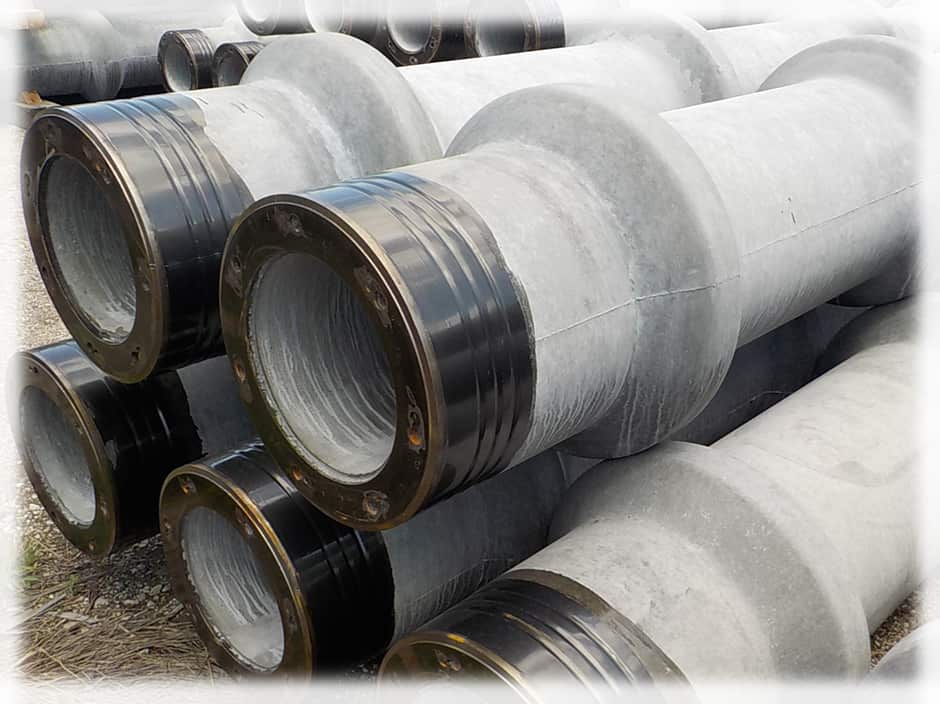

HS-HOPパイル

ＨＳパイルは、コンクリート強度Fc=85N/mm2を設計基準強度としております。さま ざまな地盤環境への対応、耐震設計への対応などの要請に応えることができます。
限りなく発展する都市空間での構造物の基礎づくりにおいて、地球からのプレッシャーを活 かす構造体として自信を持って提供できる製品であり、また、(一財)日本建築センターからの 性能評価を受けております。

設計緒数値

コンクリート

ＰＣ鋼棒

圧縮強度

85.0N/mm2

品　　　名

ウルボン-ＳＲ8

引張強度

5.5N/mm2

規　　　格

ＭＴＤＮ-0013（ＪＩＳ Ｇ 3137相当）

引張強度

7.5N/mm2

種　　　類

Ｄ種1号　ＳＢＰＤＬ　1275/1420

ヤング係数

40,000N/mm2

ヤング係数

200,000N/mm2

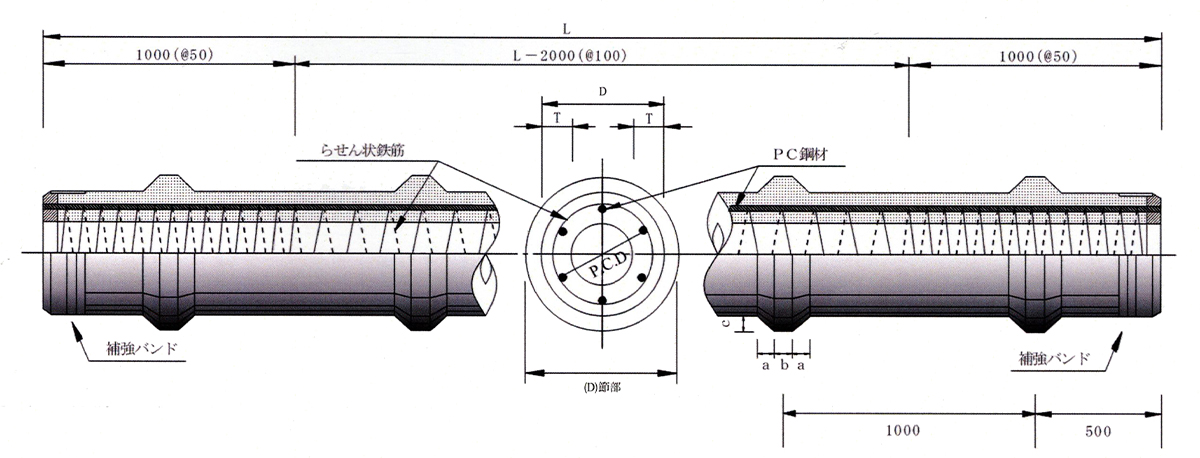

パイル構造図

くいの許容応力度

くい体名

種　類

有効プレストレス量

（N/mm2）

設計基準強度

（N/mm2）

コンクリートの許容応力度（N/mm2）

長　　期

短　　期

圧　縮

曲げ引張

斜め引張

圧　縮

曲げ引張

斜め引張

HS-PHCパイル

HS-HOPパイル

A

4

85

24

1.0

1.2

48

2.0

1.8

B

8

2.0

4.0

C

10

2.5

5.0

標準性能表

名称

種類

外径

肉厚

節部寸法

長さ

PC鋼材

らせん状

くい

換算

換算断面

換算

設計

曲げモーメント

設計

せん断強度

軸方向荷重

製品

単位

質量

kg/m

（節部）

a

b

c

径

本数

断面積

配置直径

鉄筋径

断面積

断面積

二次モーメント

断面係数

D

mm

T

mm

mm

mm

mm

L

m

mm

本

Ap

cm2

P.C.D

mm

mm

A

cm2

Ae

cm2

Ie

cm4

Ze

cm3

ひび割れ

Mcr

kN・m

破壊

Mu

kN・m

ひび割れ

Qcr

kN

長期許容

Nal

kN

短期許容

Nas

kN

4050

A

400

(500)

65

50

75

50

4~15

7.1

10

4.00

335

3.2

684

700

101,821

5,091

58.5

94.5

151.0

1,370

3,010

200

B

10.0

10

7.85

715

103,981

5,199

80.6

163.8

190.6

1,090

2,740

C

11.2

10

10.00

724

105,188

5,259

92.0

197.1

207.6

960

2,600

4055

A

400

（550）

65

75

75

75

4~15

7.1

10

4.00

335

3.2

684

700

101,821

5,091

58.5

94.5

151.0

1,370

3,010

219

B

10.0

10

7.85

715

103,981

5,199

80.6

163.8

190.6

1,090

2,740

C

11.2

10

10.00

724

105,188

5,259

92.0

197.1

207.6

960

2,600

4560

A

450

（600）

70

75

75

75

4~15

9.0

7

4.48

380

3.2

836

854

159,190

7,075

81.4

121.4

184.0

1,670

3,680

263

B

9.0

14

8.96

872

162,425

7,219

111.9

216.0

232.3

1,340

3,340

C

10.7

14

12.60

886

165,053

7,336

128.4

279.4

252.9

1,170

3,180

5065

A

500

（650）

80

75

75

75

4~15

9.0

9

5.76

420

3.2

1.056

1,079

246,279

9,851

113.3

172.3

232.8

2,110

4,640

325

B

10.0

18

14.13

1,112

253,662

10,146

157.3

354.5

293.8

1,690

4,220

C

10.7

18

16.20

1,120

255,487

10,219

178.8

394.4

320.0

1,480

4,010

6075

A

600

（750）

90

75

75

75

4~13

9.0

12

7.68

510

4.0

1.442

1,473

493,415

16,447

189.1

278.9

317.0

2,880

6,340

434

B

10.0

24

18.84

1,517

507,929

16,931

262.4

579.1

400.1

2,310

5,770

C

10.7

24

21.60

1,528

511,518

17,051

298.4

644.8

435.7

2,020

5,480

(1) 有効プレストレス量は、Ａ種 4 N/mm2、Ｂ種 8 N/mm2、Ｃ種 10 N/mm2です。
(2) 曲げモーメント及びせん断強度は軸力０kN 時の数値です。
ご使用の際は、ご相談下さい。

質量表

くい径

質　　　　　　量　 　　（t）

4m

5m

6m

7m

8m

9m

10m

11m

12m

13m

14m※1

15m※1

4050

0.80

1.00

1.20

1.40

1.60

1.80

2.00

2.20

2.40

2.60

2.80※2

3.00※2

4055

0.88

1.10

1.32

1.53

1.75

1.97

2.19

2.41

2.63

2.85

3.06

3.28

4560

1.05

1.32

1.58

1.84

2.10

2.37

2.63

2.89

3.15

3.42

3.68

3.94

5065

1.30

1.63

1.95

2.27

2.60

2.92

3.25

3.57

3.89

4.22

4.54

4.87

6075

1.74

2.17

2.60

3.04

3.47

3.90

4.34

4.77

5.20

5.64

※ 1　14 ｍ 15 ｍの杭に関しては、輸送上の規制がかかる可能性がありますので、事前にご相談ください。
